Лазерная (лидарная) съемка — метод получения пространственных данных с использованием активных оптических систем. Технология основана на измерении координат X, Y, Z объектов через анализ отраженных лазерных импульсов. Результат — детализированные 3D-модели, востребованные в проектировании, мониторинге и управлении инфраструктурой.
Цели лазерного сканирования
-
Создание топографической основы при выполнении проектно-изыскательских и геолого-разведочных работ;
-
Создание чертежей для строительных компаний;
-
Разработка исполнительных схем;
-
Анализ поведения объекта при эксплуатации;
-
Высокоточные измерения инженерных сооружений;
-
Создание и обновление крупномасштабных карт и планов;
-
Формирование цифровых моделей местности (ЦММ) и цифровых моделей рельефа (ЦМР) (растровая - GRID, векторная - TIN);
-
Построение математических моделей с использованием интенсивности отражений лазерного импульса;
-
Создание ортофотопланов на основе классифицированных точек земной поверхности;
-
Разработка проектно-технической документации;
-
Создание 3D-моделей при строительстве сложных объектов (мосты, развязки, порты, вокзалы, аэропорты, карьеры и т.п.).
Области применения
- Проектирование и контроль соответствия проектной документации.
- Создания видеотуров и 3D-визуализаций.
- Реставрация объектов культурного наследия («послойные» модели для восстановления деталей).
- Разработки дизайна помещений и фасадной подсветки.
- Мониторинга деформаций и анализа состояния конструкций
Виды лазерного сканирования

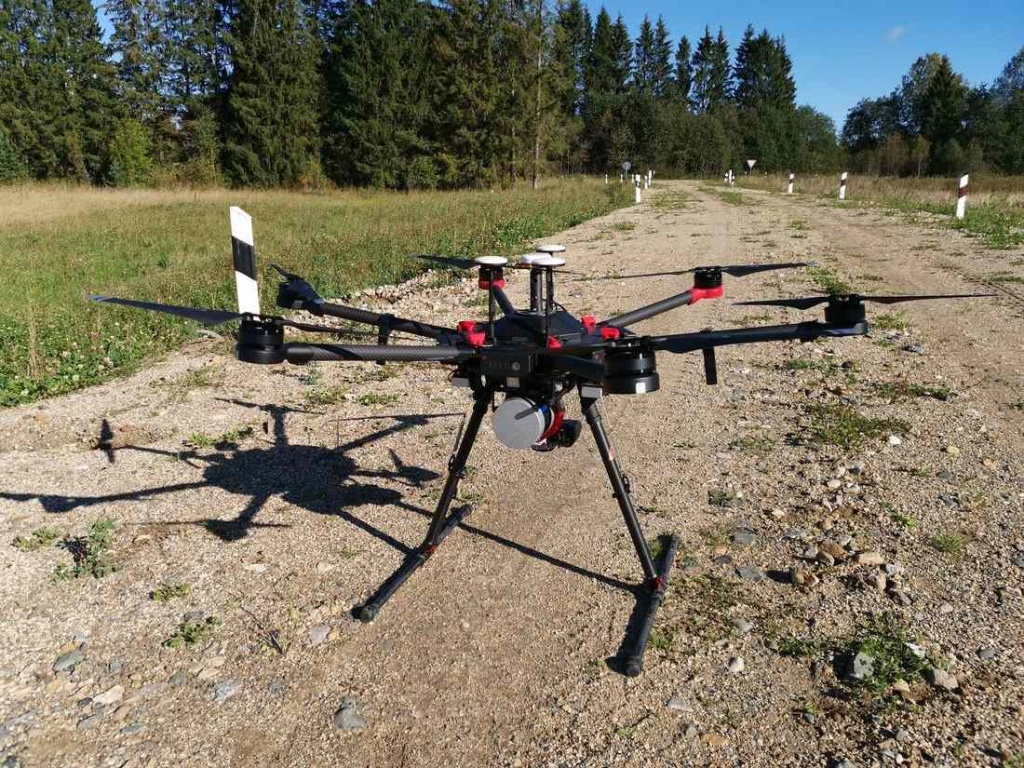

Воздушное лазерное сканирование (ВЛС)
Применяется для топографической съемки территорий и крупных линейных объектов. ВЛС проводится с самолетов, вертолетов, беспилотных летательных аппаратов (БПЛА), обеспечивая:
-
Получение цифровых моделей местности (ЦММ) и рельефа (ЦМР)
-
Составление топографических планов в масштабах 1:500 – 1:5000
-
Мониторинг объектов (карьеры, полигоны ТБО, инженерные сети)
-
Оценку объемов земляных работ
Разрешение съемки достигает 5–15 см, а площадь покрытия – десятки и сотни квадратных километров за день.

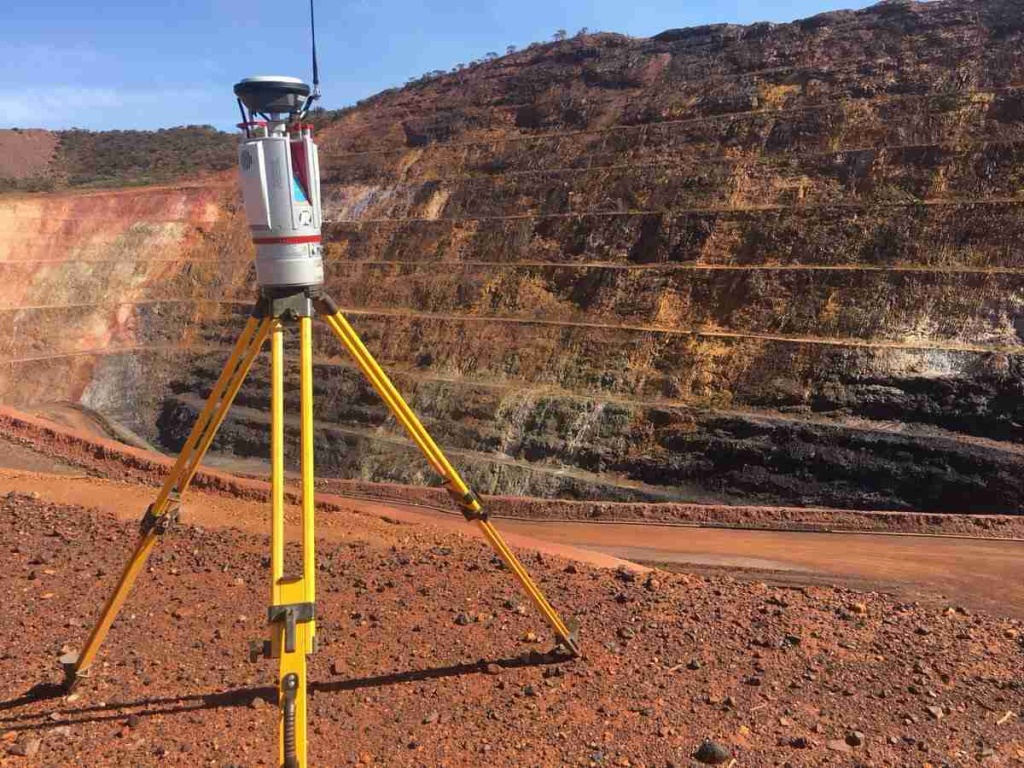

Наземное лазерное сканирование (НЛС)
Применяется для получения детализированных 3D-моделей зданий, инженерных сооружений, рельефа, а также объектов в замкнутых пространствах (тоннели, шахты).
-
Точность до 0,5 мм
-
Фасадная съемка с точностью до 1:50
-
Производительность до 4000 м² в день
-
Возможность работы в любое время суток

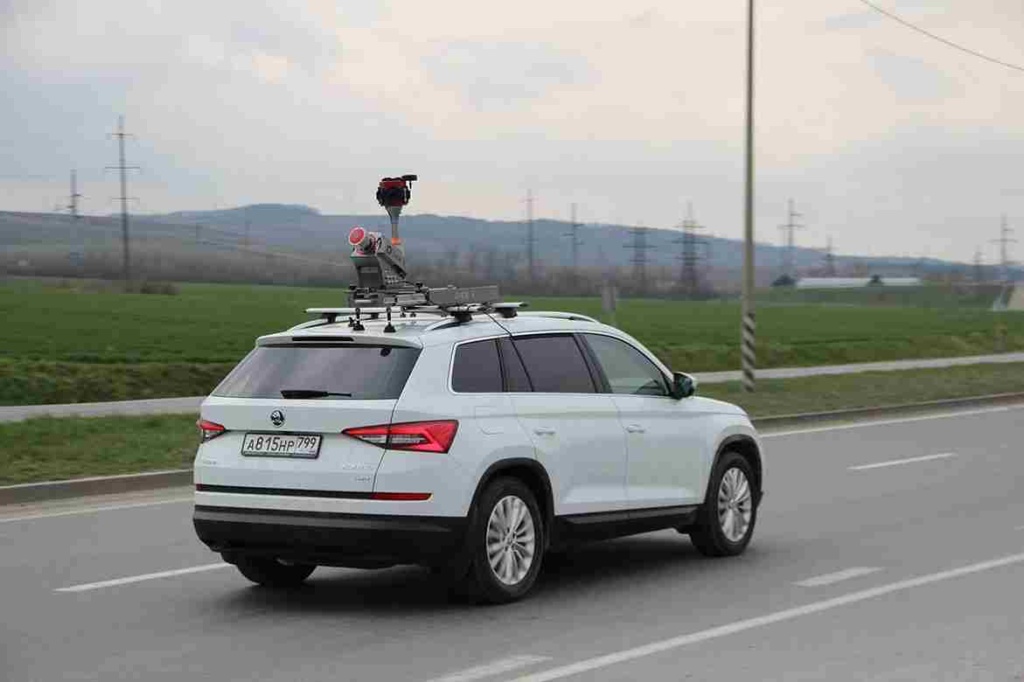

Мобильное лазерное сканирование (МЛС)
Используется для картографирования протяженных объектов, таких как дороги, улицы, железнодорожные пут
